"新阀岛到了，连不上PLC。"

2026年的一个夏天午后，无锡气动技术研究所的技术群里弹出一条消息。客户现场新到了一台WMPA阀岛，配上的是S7-1500系列的西门子PLC，怎么组态都搜不到设备。

"GSD文件用对了吗？"工程师刘工在群里问道。

"用了，就是你们之前发的那个。"

"版本号多少？"

"2.32。"

"换2.31试试，用我这个。"刘工在群里甩了一个文件。

________________________________________________

每周都在上演的"乌龙"

类似的对话在WPI售后团队的工作群里几乎每周都会出现。

大多数时候，现场工程师遇到的"阀岛连不上PLC"的故障，既不是核心板硬件损坏，也不是通信接口烧了，问题往往出在一个不起眼的地方——GSD文件版本不对。

GSD文件是什么？

GSD文件是PROFINET设备的"身份证"，里面包含了设备类型、支持的通信参数、可配置的I/O数据长度和设备特性描述等关键信息。

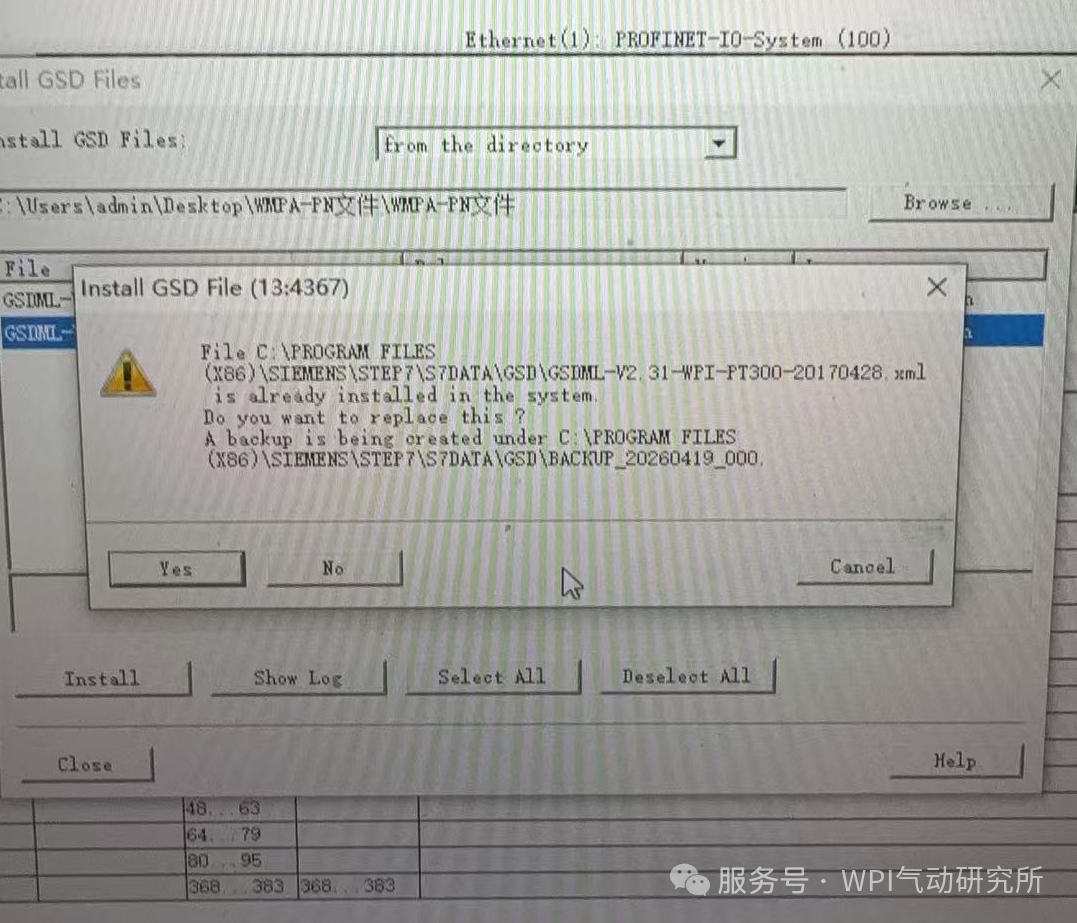

PLC在组态时通过读取这个文件来识别阀岛，一旦文件版本或配置选项不匹配，PLC扫描总线时就无法识别出这个设备。

最经典的案例

有一次，某客户现场同时有两台阀岛，一台能连上，一台死活搜不到。

刘工远程连线一看——两台阀岛用的核心板型号不同：

·一台是WMPA，支持S7-300/1500的STEP7组态方式

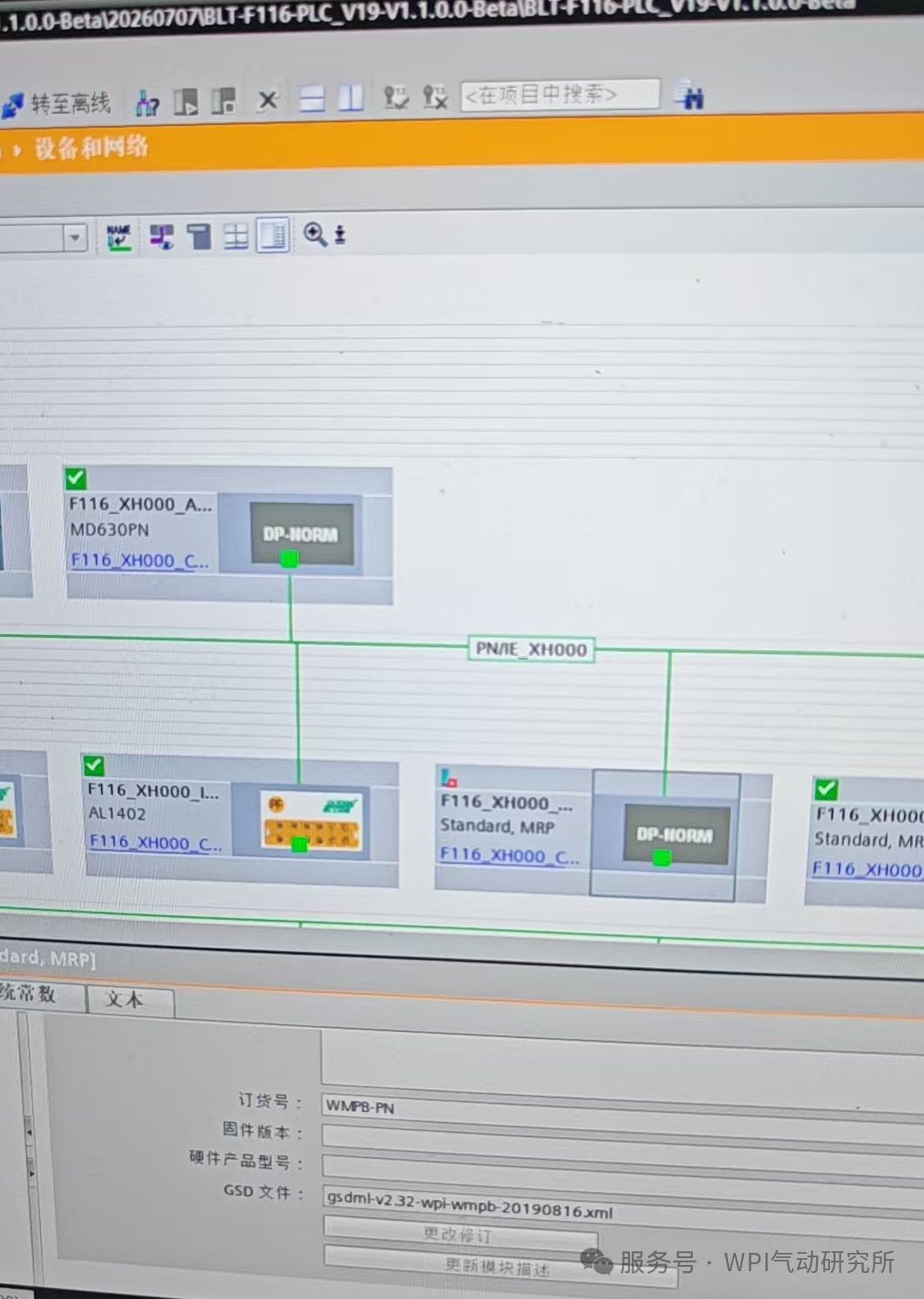

·另一台是WMPB，出厂时适配的是西门子1200系列的PN协议，不支持STEP7

两台设备插在同一个PROFINET网络上，只有第二台被识别，因为PLC恰好是S7-1514SP，它只认STEP7协议的设备。

"这就解释得通了。"刘工在群里解释，"WMPA的核心板本来就出过适配S7的版本，WMPB一直没有出过。你得换一个带STEP7支持的PN核心板。"

客户现场的工程师哭笑不得——两台阀岛外观一模一样，插头同样，谁也不会想到问题出在它们"说的方言"不同。

更多"方言不通"的案例

类似的协议对不上的案例还有很多：

·有的客户用S7-300的PLC配了给1200用的GSD，扫描时设备在但配置报错

·有的客户把GSD文件版本装错了，组态软件里始终显示设备未就绪

·还有的客户同一根PROFINET线缆上挂了新老两个批次的阀岛，因为底层协议栈的兼容版本不一样，老阀岛能正常通信，新阀岛就是连不上

这些问题的解决方式往往很简单——换对GSD文件、确认PLC型号对应的核心板固件版本、或者给核心板重新烧录正确的协议栈。

一个文件的版本号对不上，可能就是几个小时的远程排查，和一通来自现场焦急的电话。

建立"翻译词典"

这些售后经历让WPI的研发团队逐步建立起一套完整的协议兼容性矩阵表：什么型号的PLC配什么型号的核心板、用什么版本的GSD、现场两台设备共存时要注意什么。

这份矩阵表现在成了售后团队最常用的排查工具——遇到"连不上"的故障，第一件事不是怀疑硬件坏了，而是先问一句："你用的是哪个版本的GSD？"

售后做久了你会发现，很多时候产品没坏，只是两个设备"说的不是同一种方言"。
